Trong lĩnh vực xây dựng cầu đường bộ, tải trọng HL93 là một thuật ngữ không còn xa lạ. Đây không chỉ là một con số khô khan mà là tiêu chuẩn cốt lõi đảm bảo sự an toàn, bền vững và hiệu quả của mọi công trình cầu vượt, đường hầm trên khắp thế giới, đặc biệt là tại Việt Nam theo Tiêu chuẩn TCVN 11823-2017. Vậy HL93 là gì và tại sao nó lại quan trọng đến vậy?
HL93 Là Gì? Tại Sao Nó Được Coi Là “Kim Chỉ Nam” Trong Thiết Kế Cầu?
HL93 là viết tắt của “Highway Loading 1993” (Tải trọng Đường bộ 1993). Đây là một hệ thống tải trọng được phát triển bởi AASHTO (Hiệp hội Quốc gia các Quan chức Giao thông và Đường bộ Hoa Kỳ) vào năm 1993, nhằm mô phỏng một cách chân thực và toàn diện nhất các tải trọng từ phương tiện giao thông đường bộ, đặc biệt là các loại xe tải nặng hiện đại.
Trước HL93, các tiêu chuẩn tải trọng thường đơn giản hơn, đôi khi không phản ánh đầy đủ sự phức tạp và đa dạng của lưu lượng giao thông thực tế. Sự ra đời của HL93 đã đánh dấu một bước tiến lớn, cung cấp một mô hình tải trọng linh hoạt và sát thực tế hơn, cho phép các kỹ sư dự phòng được những tải trọng lớn nhất có thể xảy ra trong suốt vòng đời khai thác của công trình cầu. Chính vì vậy, HL93 được coi là “kim chỉ nam” hay tiêu chuẩn “vàng” trong thiết kế cầu đường bộ trên toàn thế giới.
Cấu Tạo Chi Tiết Của Hệ Thống Tải Trọng HL93
Điều làm nên sự ưu việt của HL93 là cấu trúc đa dạng của nó, bao gồm ba thành phần chính được kết hợp linh hoạt để tạo ra hiệu ứng bất lợi nhất cho từng bộ phận của cầu:
1. Tải trọng Xe tải Thiết kế HL93 (Design Truck HL93)

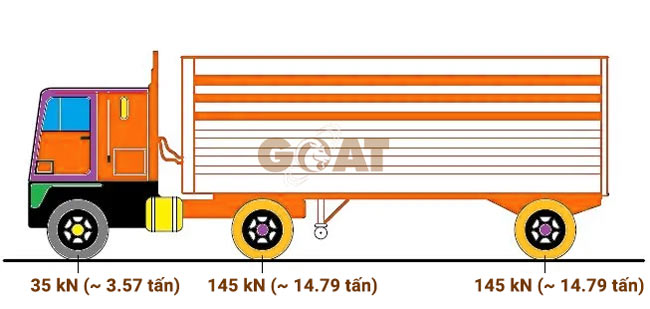

Đây là mô hình xe tải tiêu chuẩn ba trục, được thiết kế để mô phỏng tác động của các xe tải nặng đơn lẻ. Các thông số cụ thể của xe tải thiết kế HL93 bao gồm:
- Trục trước: 35 kN (khoảng 3.57 tấn).
- Hai trục sau: Mỗi trục 145 kN (khoảng 14.79 tấn).
- Khoảng cách giữa trục trước và trục giữa: 4.3m.
- Khoảng cách giữa trục giữa và trục sau: Đây là điểm đặc biệt quan trọng. Khoảng cách này có thể thay đổi từ 4.3m đến 9.0m để tạo ra hiệu ứng mô men uốn hoặc lực cắt bất lợi nhất cho các nhịp cầu khác nhau. Điều này đảm bảo rằng cầu được thiết kế để chịu được sự thay đổi vị trí của tải trọng.
2. Tải trọng Trục đôi Thiết kế (Design Tandem)
Mô hình này bao gồm hai trục bánh xe, mỗi trục có trọng lượng 110 kN (khoảng 11.22 tấn), cách nhau 1.2m. Tải trọng trục đôi này thường được sử dụng để kiểm tra các tác động cục bộ, đặc biệt hiệu quả trong việc tạo ra lực cắt lớn nhất cho các nhịp cầu ngắn (thường nhỏ hơn 12m) hoặc cho các thành phần kết cấu cục bộ như bản mặt cầu, dầm ngang.
3. Tải trọng Làn Thiết kế (Design Lane Load)
Đây là tải trọng phân bố đều trên một làn đường, mô phỏng tải trọng của hàng dài xe cộ liên tục hoặc tình trạng tắc nghẽn giao thông. Giá trị của tải trọng làn thiết kế là 9.34 kN/m, phân bố đều theo chiều dài làn và trên chiều rộng 3.0m của làn xe. Tải trọng này quan trọng để tính toán mô men uốn và lực cắt cho các nhịp cầu dài, nơi ảnh hưởng của tải trọng xe tập trung có thể ít hơn so với tổng tải trọng phân bố.
Trong quá trình thiết kế, các kỹ sư sẽ không chỉ áp dụng từng thành phần riêng lẻ mà còn kết hợp chúng theo các tổ hợp tải trọng được quy định trong tiêu chuẩn, nhằm tìm ra trường hợp tải trọng bất lợi nhất cho mọi vị trí và mọi cấu kiện của cầu.
Tầm Quan Trọng Vượt Trội Của Tải Trọng HL93 Trong Xây Dựng Cầu Đường Việt Nam
Việc áp dụng tải trọng HL93 theo TCVN 11823-2017 tại Việt Nam mang lại nhiều lợi ích to lớn và là yếu tố then chốt cho sự phát triển bền vững của hạ tầng giao thông quốc gia:
- Đảm bảo An toàn Kết cấu Vượt trội: Các công trình cầu được thiết kế dựa trên HL93 sẽ có khả năng chịu đựng tốt hơn các tải trọng thực tế từ phương tiện giao thông, bao gồm cả xe quá tải ở mức độ nhất định và lưu lượng giao thông ngày càng tăng. Điều này giảm thiểu đáng kể rủi ro sập cầu, nứt gãy hoặc hư hỏng nghiêm trọng, bảo vệ an toàn cho người và tài sản.
- Gia tăng Tuổi thọ và Hiệu quả Sử dụng: Bằng cách dự phòng các kịch bản tải trọng khắc nghiệt nhất, cầu sẽ có độ bền cao hơn, kéo dài tuổi thọ khai thác đáng kể. Điều này đồng nghĩa với việc giảm thiểu chi phí bảo trì, sửa chữa lớn trong tương lai, tối ưu hóa nguồn lực đầu tư.
- Hài hòa với Tiêu chuẩn Quốc tế: Việc tuân thủ HL93 giúp các công trình cầu đường bộ của Việt Nam đạt được sự đồng bộ với các tiêu chuẩn thiết kế tiên tiến trên thế giới. Điều này không chỉ thuận lợi cho việc hội nhập quốc tế mà còn tạo điều kiện cho việc hợp tác, chuyển giao công nghệ và thu hút đầu tư nước ngoài vào lĩnh vực hạ tầng.
- Nâng cao Uy tín và Năng lực Ngành Xây dựng: Áp dụng các tiêu chuẩn thiết kế hiện đại như HL93 khẳng định năng lực chuyên môn và sự nghiêm túc của ngành xây dựng cầu đường Việt Nam, góp phần xây dựng lòng tin cho cộng đồng và các nhà đầu tư.
- Phù hợp với Sự Phát triển của Giao thông: HL93 được thiết kế để phản ánh đúng thực trạng các loại xe tải nặng và xu hướng phát triển của ngành vận tải, giúp các công trình cầu luôn đáp ứng được nhu cầu sử dụng trong tương lai.
Xem thêm: Cống hộp 2500x2500x1000x250 có vai HL93
Câu Hỏi Thường Gặp (FAQ) Về Tải Trọng HL93
1. Tải trọng HL93 có phải là một giá trị tấn cụ thể không?
Không. Tải trọng HL93 không phải là một giá trị tấn cụ thể. Nó là một hệ thống tải trọng bao gồm ba thành phần chính (xe tải thiết kế, trục đôi thiết kế, và tải trọng làn thiết kế) được kết hợp theo các quy tắc nhất định để tìm ra trường hợp tải trọng bất lợi nhất cho từng cấu kiện của cầu. Việc quy đổi nó sang một giá trị tấn cụ thể chỉ mang tính ước lượng sơ bộ và không chính xác cho mục đích thiết kế.
2. Tại sao lại cần phải kết hợp các thành phần tải trọng HL93 lại với nhau?
Các thành phần tải trọng được kết hợp để đảm bảo rằng cầu được thiết kế để chịu được mọi trường hợp tải trọng có thể xảy ra. Ví dụ, tải trọng xe tải có thể gây ra mô men uốn lớn nhất ở giữa nhịp, trong khi tải trọng trục đôi có thể gây ra lực cắt lớn nhất gần gối tựa. Tải trọng làn lại bao trùm các nhịp dài. Việc kết hợp chúng giúp xác định được “bao hình” tải trọng lớn nhất tác động lên cầu.
3. Tiêu chuẩn Việt Nam nào quy định về tải trọng HL93?
Tại Việt Nam, tải trọng HL93 được quy định chi tiết trong TCVN 11823-2017: Cầu đường bộ – Thiết kế tải trọng. Đây là tiêu chuẩn quốc gia mà các kỹ sư thiết kế cầu đường bộ phải tuân thủ.
4. HL93 có áp dụng cho tất cả các loại cầu không?
HL93 chủ yếu áp dụng cho cầu đường bộ và các công trình giao thông tương tự như hầm chui, cầu vượt. Đối với các loại cầu khác như cầu đường sắt hoặc cầu dành cho người đi bộ, sẽ có các tiêu chuẩn tải trọng khác phù hợp.
5. Việc áp dụng HL93 có làm tăng chi phí xây dựng cầu không?
Việc áp dụng HL93 có thể dẫn đến việc kết cấu cầu cần được thiết kế với khả năng chịu lực lớn hơn, đôi khi có thể làm tăng chi phí vật liệu hoặc thi công ban đầu. Tuy nhiên, khoản đầu tư tăng thêm này là cần thiết và hoàn toàn xứng đáng, bởi nó đảm bảo an toàn, tăng tuổi thọ công trình, giảm thiểu rủi ro sự cố và chi phí bảo trì về lâu dài, mang lại hiệu quả kinh tế tổng thể cao hơn.
Kết Luận
Tải trọng HL93 không chỉ là một con số hay một bộ quy tắc kỹ thuật. Nó là một phần không thể thiếu trong triết lý thiết kế cầu đường hiện đại, phản ánh sự cam kết về an toàn, bền vững và hiệu quả. Việc hiểu rõ và áp dụng đúng đắn tiêu chuẩn này là yếu tố then chốt để xây dựng những công trình cầu đường bộ không chỉ phục vụ tốt nhu cầu giao thông hiện tại mà còn vững chắc cho các thế hệ tương lai.
