Trong thi công móng sâu sử dụng cọc bê tông cốt thép đúc sẵn, việc cọc không đủ chiều dài theo yêu cầu thiết kế là điều phổ biến. Để giải quyết vấn đề này, các kỹ sư xây dựng sử dụng mối nối cọc bê tông. Bài viết này sẽ giúp bạn hiểu rõ các loại mối nối cọc bê tông, đặc điểm kỹ thuật, ưu nhược điểm cũng như ứng dụng thực tế để lựa chọn phương pháp phù hợp cho công trình của mình.
Mối nối cọc bê tông là gì?
Mối nối cọc bê tông là điểm kết nối giữa hai đoạn cọc trong quá trình thi công, khi một đoạn cọc đã được ép hoặc đóng xuống đất và cần nối tiếp đoạn thứ hai (hoặc thứ ba) để đạt chiều sâu thiết kế. Các mối nối cần đảm bảo:
- Chuyển lực đúng trục từ đoạn cọc trên xuống dưới.
- Đủ cường độ chịu tải như thân cọc ban đầu.
- Không làm giảm độ bền tổng thể của hệ móng.
Tùy vào yêu cầu kỹ thuật, quy mô công trình và điều kiện thi công, có thể áp dụng các phương pháp nối khác nhau như: hàn nối cọc, nối cơ khí bằng ren, ống lồng thép hoặc phụt vữa.
Các phương pháp nối cọc bê tông hiệu quả

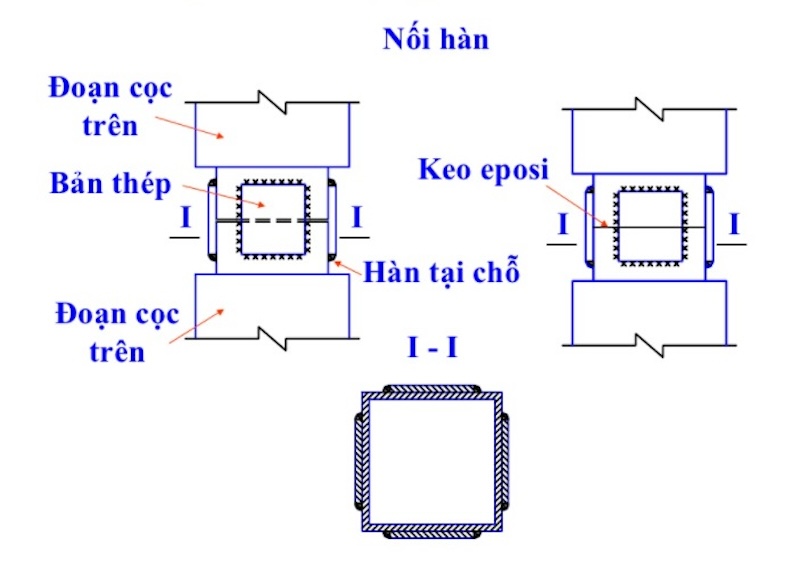

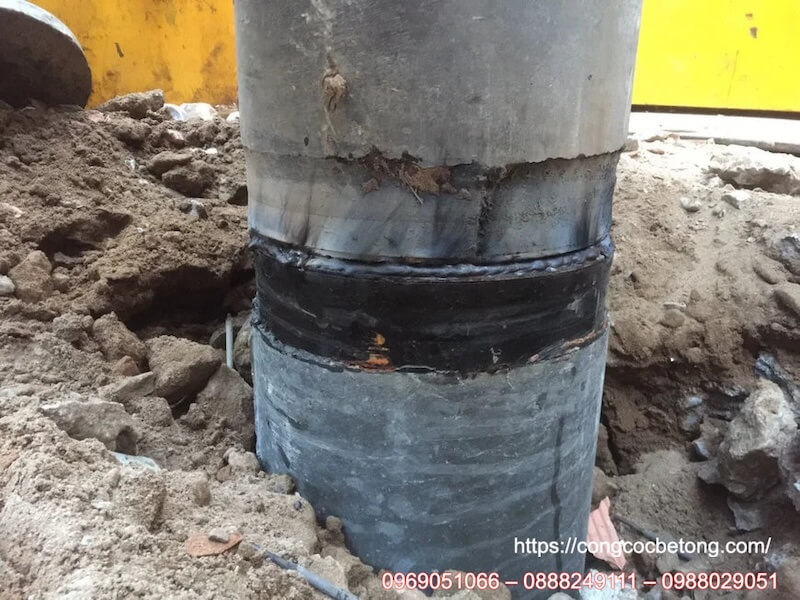

Hàn nối cọc (hàn bản mã)
Đây là phương pháp truyền thống và phổ biến nhất trong thi công móng tại Việt Nam.
Nguyên lý:
- Hai đầu đoạn cọc đều được chừa sẵn bản mã thép (hoặc sắt tấm).
- Khi nối, cọc mới được kê thẳng đứng lên đầu cọc đã ép sẵn.

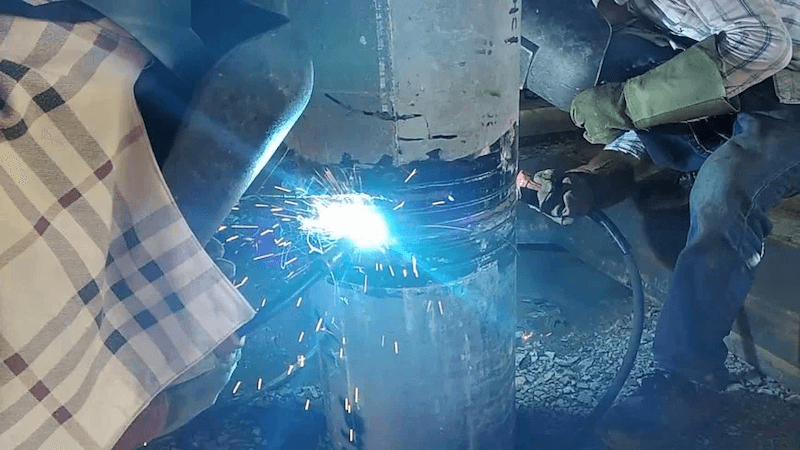

- Thợ hàn tiến hành hàn bản mã vòng quanh tiếp giáp giữa hai đoạn cọc.
Ưu điểm:
- Thi công nhanh, dễ thực hiện tại công trường.
- Không cần thiết bị nối chuyên dụng, giảm chi phí đầu tư.
- Phù hợp với nhiều loại mặt bằng.
Nhược điểm:
- Phụ thuộc nhiều vào tay nghề thợ hàn.
- Dễ xảy ra khuyết tật đường hàn nếu không kiểm tra kỹ (rỗ, nứt, thiếu chiều sâu).
- Đường hàn bị ảnh hưởng bởi điều kiện thời tiết (ẩm, mưa, gió mạnh).
Ứng dụng:
- Nhà dân dụng, nhà xưởng nhỏ, các công trình không yêu cầu độ chính xác quá cao.
Nối cọc bằng khớp nối ren (nối cơ khí)
Nguyên lý:
- Cốt thép của hai đầu đoạn cọc được tiện ren đối đầu.
- Dùng ống ren (coupler) để nối hai đầu ren của cốt thép với nhau.
Ưu điểm:
- Tốc độ thi công rất nhanh.
- Không phụ thuộc vào thời tiết như phương pháp hàn.
- Độ chính xác cao, khả năng truyền lực lớn.
Nhược điểm:
- Yêu cầu sản xuất cọc có cốt thép ren sẵn dẫn đến khó áp dụng cho công trình nhỏ.
- Cần thiết bị tiện ren chuyên dụng và người thao tác có kỹ năng.
- Chi phí sản xuất cao hơn so với hàn nối cọc.
Ứng dụng:
- Nhà cao tầng, công trình có yêu cầu cao về kỹ thuật và an toàn (trung tâm thương mại, nhà ở xã hội nhiều tầng…).
Nối cọc bằng ống lồng thép
Nguyên lý:
- Một đoạn ống thép có đường kính lớn hơn thân cọc được chờ sẵn trên đầu cọc dưới.
- Khi thi công, cọc mới được chèn vào trong ống lồng, sau đó hàn hoặc đổ vữa lấp khe hở giữa ống và thân cọc.
Ưu điểm:
- Đảm bảo trục giữa hai đoạn cọc thẳng hàng.
- Tăng độ ổn định, giảm sai lệch khi đóng tiếp đoạn cọc trên.
- Đặc biệt hữu dụng với cọc có tiết diện lớn, nơi hàn thường gây sai lệch.
Nhược điểm:
- Cần gia công ống thép đồng bộ với kích thước cọc.
- Tăng khối lượng vật tư và yêu cầu lưu trữ, vận chuyển.
- Thời gian thi công chậm hơn nếu phải chờ vữa khô (khi kết hợp đổ vữa).
Ứng dụng:
- Công trình công nghiệp lớn, cầu cảng, nhà máy.
Nối cọc bằng phụt vữa áp lực cao
Nguyên lý:
- Hai đoạn cọc được nối bằng cách đổ vữa không co ngót vào khe nối, sau đó phụt thêm vữa áp lực để lấp đầy toàn bộ khoảng trống.
- Không sử dụng hàn hoặc cơ khí.
Ưu điểm:
- Đảm bảo khả năng truyền lực đồng đều.
- Không phát sinh nhiệt do hàn, không phụ thuộc nguồn điện.
Nhược điểm:
- Thi công khó kiểm soát, đặc biệt nếu khe hở không đều.
- Dễ xảy ra rỗ khí nếu vữa không được đầm kỹ.
- Ít phổ biến vì yêu cầu kiểm soát chặt chẽ và thời gian chờ vữa đông kết.
Ứng dụng:
- Phương án dự phòng, công trình phụ trợ hoặc các kết nối không chịu lực lớn.
>> Xem thêm:
Các Sự Cố Ép Cọc Thường Gặp Và Cách Xử Lý
Tiêu chuẩn thiết kế cọc bê tông cốt thép chuẩn kỹ thuật
Lưu ý khi thi công mối nối cọc bê tông
Dù sử dụng phương pháp nào, cần tuân thủ nghiêm ngặt các quy định kỹ thuật để đảm bảo an toàn và chất lượng:
- Tiêu chuẩn áp dụng: TCVN 9394:2012 về thi công và nghiệm thu cọc ép, cọc hàn.
- Yêu cầu kiểm tra:
- Kiểm tra trục nối cọc không lệch quá ±1mm.
- Đảm bảo đường hàn liền mạch, không rỗ khí.
- Với nối cơ khí: phải thử mẫu kéo thép đại diện.
- Nghiệm thu:
- Ghi nhận đầy đủ chiều sâu cọc, số lượng mối nối.
- Đánh giá chất lượng đường hàn hoặc nối theo từng lô cọc.
Mối nối cọc bê tông là một chi tiết kỹ thuật không thể bỏ qua khi thi công cọc bê tông đúc sẵn. Tùy vào quy mô công trình, yêu cầu kỹ thuật và điều kiện thi công, các phương pháp như hàn nối cọc, nối cơ khí ren, hoặc ống lồng đều có thể áp dụng linh hoạt.
Việc lựa chọn đúng phương pháp nối, tuân thủ kỹ thuật và giám sát chặt chẽ quá trình thi công sẽ giúp đảm bảo chất lượng công trình, tránh sự cố lún lệch, mất tải trọng hoặc phá hỏng móng. Đặc biệt, trong các công trình lớn, việc đầu tư bài bản vào giải pháp nối cọc giúp tiết kiệm chi phí dài hạn và tăng tuổi thọ nền móng. Nếu quý khách có thắc mắc gì có thể liên hệ Hotline để được tư vấn hỗ trợ giải đáp.
