Đặc điểm cọc cừ ván bê tông dự ứng lực. Cọc ván bê tông cốt thép dự ứng lực (SW) được sản xuất theo tiêu chuẩn, công nghệ Nhật Bản JIS đang được đưa vào sử dụng rộng rãi trên thị trường Việt Nam đặc biệt là các công trình kè chống sạt lở, kè kênh mương, tường chắn đất, kè bảo vệ các công trình cảng biển, …
Với ưu điểm khả năng chống chịu lực tốt theo thời gian, độ cứng chống uốn lớn do có hình dạng (W) tối ưu về kết cấu so với cọc vuông BTCT thường, do đó chịu được mô men lớn hơn, chuyển vị ngang ít hơn; đồng thời với tiết diện W làm tăng lực ma sát giữa cọc và đất nền 1,5-3 lần so với loại cọc đặt có cùng tiết diện.

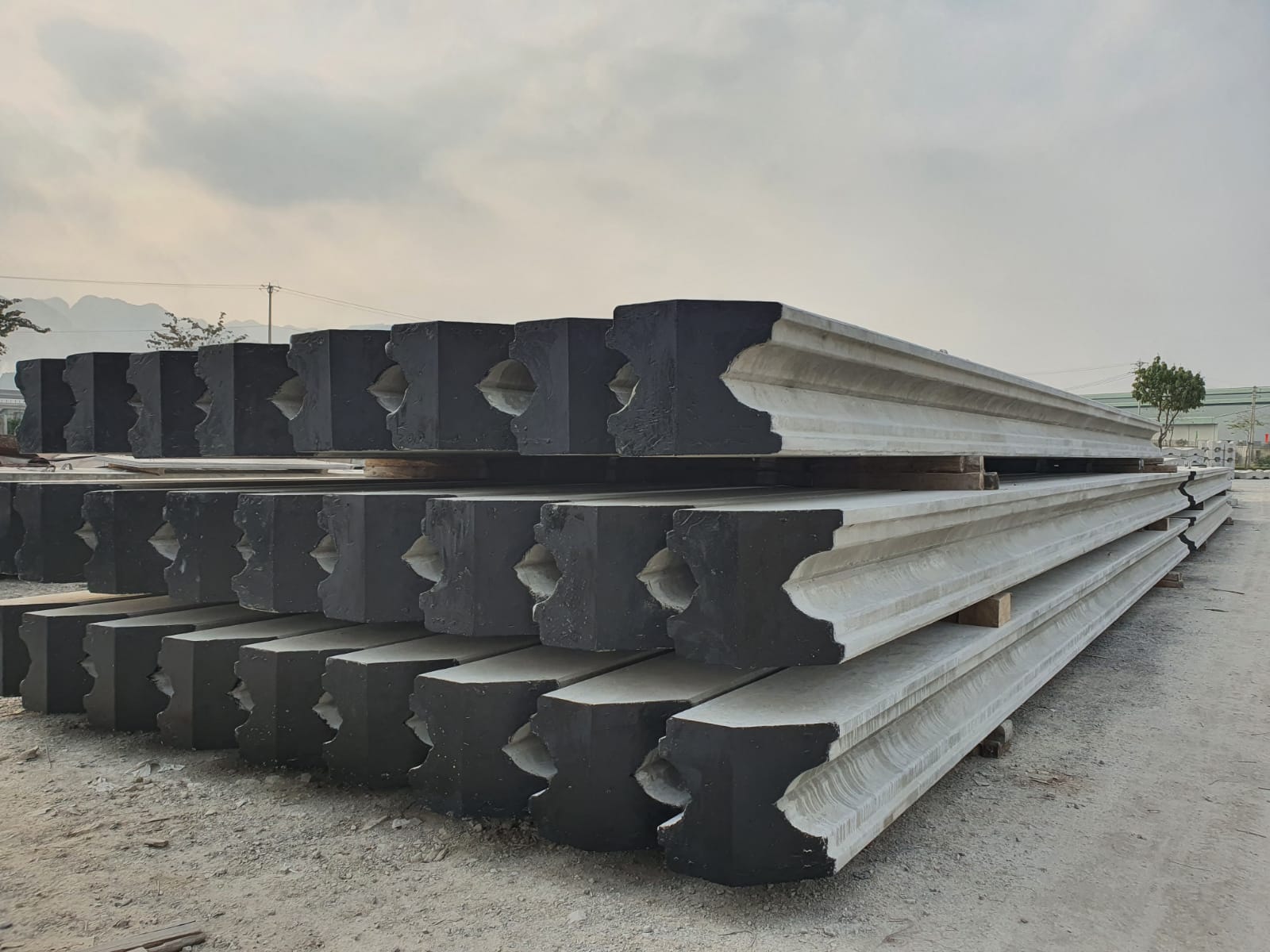

Đặc điểm cọc cừ ván bê tông dự ứng lực

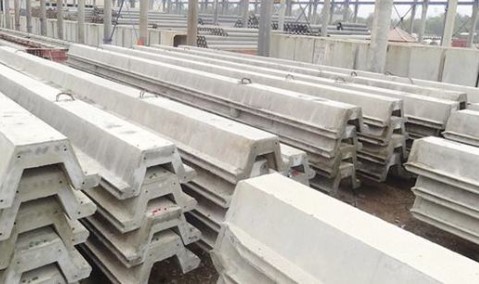

Cọc W có nhiều lọai với chiều dài khác nhau: W120 đến W600, dài từ 6m đến 18m. Bề rộng các lọai cọc cố định 996, chỉ số bên cạnh chữ W chỉ chiều cao 120,300,350…600.
Cọc ván dự ứng lực có cốt thép đai được bố trí với khoảng cách (a=40-50cm), cốt chủ thường là cốt thép dự ứng lực loại tao cáp 12.7mm, số lượng tao cáp tuỳ theo chiều dài cọc loại cọc.
Các đặc trưng cơ lý của cọc ván BTCT dự ứng lực
A/- Vật liệu cừ ván bê tông dự ứng lực:
Theo tiêu chuẩn JISA của Uỷ Ban TCCL Nhật Bản, yêu cầu chất lượng của vật liệu chế tạo cừ bản bê tông cốt thép dự ứng lực như sau:
– Xi măng : xi măng Porland đặc biệt cường độ cao.
– Cốt liệu : dùng tiêu chuẩn kích thước không lớn hơn 20mm.
– Phụ gia : phụ gia tăng cường độ của betông thuộc nhóm G.
– Thép chịu lực : Cường độ cao thuộc nhóm SD40.
– Thép tạo ứng suất trong bê tông: Các sợi cáp bằng thép loại SWPR –7B đường kính 12.7mm – 15.2mm
B/- Kích thước cơ bản :
– Chiều rộng cừ bản: 996 mm.
– Chiều dày: 60-120 mm.
– Chiều cao: 120-600 mm.
– Chiều dài: 3000-21000 mm.
C/- Tiêu chuẩn kỹ thuật:
– Cường độ bê tông [Rb]= 725 kg/cm2
– Moment chống uốn [Mc] tuỳ thuộc từng loại kết cấu cừ.
– W120 W180 W250 W300
– 14.1 29.5 57.3 90.6
– W350 W400 W500 W600
– 148.0 223.0 377.0 554.0
Phương pháp thi công cừ ván bê tông dự ứng lực
Phương pháp thi công bằng búa rung kết hợp xói nước, đóng bằng búa diezel kiểu ống, búa rung va đập, đóng bằng búa thủy lực.
Trong phương pháp thi công bằng búa rung kết hợp với xói thì người ta vừa rung vừa phun nước áp lực cao xuống đáy cừ để xói rửa đất cho cọc hạ xuống. Dàn búa + xói rửa đó là chuyên dụng phải nhập khẩu từ nước ngoài. Khi đúc cừ người ta đã đặt sẵn 02-06 ống thông từ đầu cừ đến đáy cừ (cỡ D15-D17). Phương pháp thi công bằng búa rung kết hợp xói nước gồm có các bước chính sau:
1- Chuẩn bị gồm cần cẩu và búa rung 6 tấn, hệ thống tia nước áp lực rất cao max 120 atmôfe.
2- Lắp đặt và định vị khung dẫn hướng
3- Dùng cẩu móc vào phía đỉnh cọc để di chuyễn đến vị trí cọc cần đóng
4- Dưới sức nặng của bản thân cọc và sức mạnh của tia nước bắn ra phía mũi cọc mà cọc tự động hạ xuống. Chiều sâu yêu cầu là 20% đến 30% chiều dài cọc. Ở dự án Đại lộ Đông Tây đang thi công là 20m dài.
5- Lắp búa rung vào đầu cọc kết hợp với tia nước để hạ cọc đến cao độ thiết kế.
6- Đổ Bê tông liên ket và ngàm hệ thống đỉnh cọc vào phía mố cầu.
